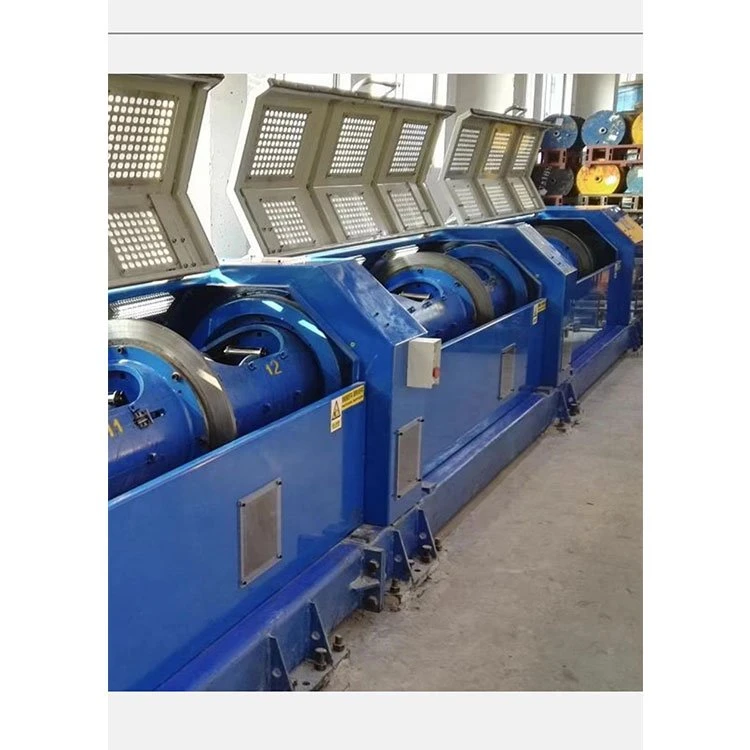

250/12 Peiriant Llinynnu Pibell llorweddol

Y rhif cyfresol

Enw'r offer a brynwyd

Dimensiynau cyffredinol

model

Mae nifer y

Mae pwysau'r

1

Twister tiwb cyflymder uchel

Lled 1000 * uchder 1300 * hyd 14800

12/250

5200KG

Cyfansoddiad yr offer

1, mae'r offer yn cynnwys Llinell Ganolog, gasgen, ffurfio, tractio, llinell dynnu, rhan rheoli trydan;

Prosiect

Y rhif cyfresol

Strwythur cyfarpar

Gofynion swyddogaeth a pharamedrau'r ddyfais

nodi

Y sylfaen y gall y gwaith hwn a ginseng
Mae'r nifer

1

Diamedr y wifren cyn gefeillio (mm)

0.8 i 2

2

Diamedr ar ôl gefeilliaid (mm)

2.5 ~ 5

3

Amrediad troellog (mm)

1-100

4

Cyflymder cyfarpar (R.P.M.)

Cyflymder uchaf 1800 RPM, cyflymder gweithio 1600 RPM, gellir gosod addasiad cyflymder offer yn gyfrinair (rheolaeth swyddogaeth PLC)

5

Cyfeiriad Gweithredu'r offer

Yn wynebu'r ddyfais, mae'r wifren ar yr ochr dde

6

Cyfeiriad gefeillio'r system

S/Z

7

Modd edau tiwb

Mae'r edafedd

8

Ystod gradd cryfder gwifren ddur (Mpa)

600 ~ 2800

9

Stopio pan gyrhaeddir hyd y mesurydd a gynlluniwyd ymlaen llaw

Mae mesurydd mesur yn mabwysiadu stop awtomatig PLC i fesur mesurydd, cywirdeb mesurydd ≤ 1.5%.

10

Dylai'r offer stopio'n awtomatig pan ganfyddir y llinell doredig yn ardal y corff silindr a phwyso marw

Mae gan yr offer ddyfais larwm stopio datgysylltu.

11

Mae goleuadau LED wedi'u gosod y tu mewn i'r clawr diogelwch

Ar gyfer lampau a llusernau sy'n atal sioc, dylid darparu diogelwch ar yr wyneb er mwyn osgoi gwrthdrawiadau gwrthrychau eraill a gwifren ddur

12

tarian

Mae pob I-wheel yn cyfateb i ffenestr arsylwi. Mae'r ffenestr weladwy wedi'i gwneud o wydr caled, ac mae'r gorchudd diogelwch yn cael ei agor yn hyblyg i fyny ac i lawr gyda phibell ddur ddi-dor. Gellir stopio'r peiriant ar unwaith os caiff ei agor ≤150mm. Pan fydd y clawr diogelwch ar agor ac nid wedi'i gloi, dim ond ond y platfform y gellir ei symud ond ni ellir ei gychwyn fel arfer. Mae'r sŵn mwyaf yn 82dB wedi'i brofi ar bellter o 1000mm o'r gorchudd amddiffynnol

Gosodwch y wifren ganol

Y math o borthiant

peidio â chylchdroi

System jacio olwynion

Mae yna fath o siafft, sy'n dwyn cefnogaeth llinell tensiwn cyson mecanyddol.

Y system dampio

Defnyddio addasiad sgriw gwanwyn rhaff sy'n gwrthsefyll traul arbennig

Ystod diamedr o Rhyddhau I-olwyn (mm)

250 (yn unol â gofynion I-olwyn y galwr)

Y tu mewn i'r silindr, mae'r olwyn waith yn gosod y llinell

13

System jacio olwynion

Mae yna fath o siafft, sy'n dwyn cefnogaeth rhyddhau tensiwn cyson mecanyddol, mae amrywiad tensiwn yn llai na 3N, ystod tensiwn o 30 ~ 80N.

14

Y system dampio

Defnyddio addasiad sgriw gwanwyn rhaff sy'n gwrthsefyll traul arbennig

15

Ystod diamedr o Rhyddhau I-olwyn (mm)

250 (yn unol â gofynion I-olwyn y galwr)

Rhan silindr

16

Nifer yr olwynion I ym mhob silindr

3 *4 clymog =12

17

Math o system wifren ar y silindr

Gosodwch yr olwyn ganllaw ar bob tro i basio'r llinell, a sicrhau nad yw'r wifren ddur yn llithro wrth osod y llinell.

18

Diamedr mewnol ffroenell carbide tiwgsten ar gyfer llwybro gwifren allanol

Mae'r ffroenell edafedd wedi'i gwneud o ddeunydd YG8 aloi caled gyda diamedr mewnol o 8mm. Mae'n cael ei osod drwy dynhau sgriw a glud i sicrhau datrysiad dibynadwy.

19

Wire allfa Angle o hambwrdd gwifren

Ni fydd yr ongl uchaf o'r ffroenell wifren ar ganol y plât blodau i'r ffroenell wifren ar wal y gasgen yn fwy na 30°. Ni fydd uchafswm Angle y ddwy linell doredig o allfa gwifren y gasgen gyntaf i fewnfa wifren y gasgen ddiwethaf yn fwy na 25°. Ni fydd uchafswm Angle y llinellau sydd wedi torri o ffroenell allfa gwifren yr ail gasgen i allfa wifrau'r ddisg parting yn fwy na 25°. Dylid gosod marw aloi arbennig yn y siop neu'r plygu i sicrhau nad yw'r wifren ddur yn llithro o'r aloi yn marw.

20

Cymorth silindr yn dwyn

Beryn mawr

Brand NSK

21

Mae silindr yn cefnogi lubrication mawr dwyn

Grease wedi'i frodio, mae pob beryn wedi'i osod ar y sedd dwyn, tymheredd gweithredu ≤75 °C

22

Dwyn strwythur sedd

Haearn ductile. (QT - 400)

23

Trwch wal (mm)

Dim llai na 12mm

24

System ddeinamig system silindr

Mae stopio ac atal argyfwng yn cael ei wahaniaethu. Dylid atal yr arhosfan arferol ar ôl twyllo, y gellir ei gyflawni drwy ddewr defnyddio ynni a dulliau eraill. Mae'r amser brau arferol yn llai nag 20 eiliad, a dylid cwblhau'r arhosfan argyfwng o fewn 10 eiliad. Mae padiau brêc yn cael eu disodli'n hawdd ar ôl eu gwisgo.

25

Ffrâm hambwrdd Wire clo olwyn

Mae'r ffrâm hambwrdd gwifren wedi'i harfogi â dwyn siafft i gefnogi gosod tensiwn cyson fertigol, ac addasiad awtomatig sy'n gosod dyfais tensiwn i sicrhau bod pob gwifren ddur a llinyn yn gosod allan yn gyfartal. Addasiad sgriw tensiwn dampio ar gyfer gweithrediad llaw dde. Gall pob hambwrdd gwifren ddiwallu anghenion cynhyrchu ø 250 I-wheel.

26

Modd berwi olwyn rwy'n ei berwi

Gwifrau cymorth llorweddol

27

Rwy'n dampio olwynion mewn hambwrdd gwifren

Addasu dyfais tensiwn gwifren yn awtomatig, sicrhau bod pob gwifren ddur, llinell unffurf llinyn. Rwy'n olwyn ar y llinell, gosododd gwregys dampio addasiad sgriw tensiwn gwanwyn, dampio ar gyfer y llawdriniaeth ar y dde.

28

Dyfais canfod llinell wedi torri

Larwm llinell torri, rheoli rhaglen PLC.

29

Dyluniad silindr cyfochrog

Mae corff y gasgen yn llinell edau allanol, yn sicrhau bod y wifren ddur o allfa corff y gasgen i geg cau'r wasg yn marw yn unffurf ac nid oes ffenomenon plygu dros dro, ac ni fydd yr Ongl sy'n plygu uchaf rhwng ceg allfa corff y gasgen a cheg allfa'r plât gwifren yn fwy na 25°.

30

Y sylfaen letyol

Dur adran + dur + concrit

31

Blwch gyriant sbigoglys

Gyriant di-sbin

I mewn i'r ardal siâp
Mae'r parth

32

Dosbarthiad twll o hambwrdd gwifren

Set o 12 twll. Mae pob set o spout gwifren wedi'i wneud o ddeunydd YG6X aloi caled gyda diamedr mewnol o 8mm ac wedi'i osod gyda glud i sicrhau datrysiad dibynadwy.

33

Cyfarpar cyn dadffurfio

Mae gosod Bayonet wedi'i gadw a'i addasu yn ôl manylebau strwythur cynnyrch

34

Cau Ongl y wasg yn marw

25 ° neu lai

35

Strwythur deiliad marw llinell wasg

Mae'r gwanwyn pwysau yn addasu'r pwysau

36

Pwyso maint marw

100 * 50 *(25+25) L * W * H (uchder: maint 50 ar ôl i ddau ddarn gael eu cau)

Gellir ei addasu

37

Symudol sylfaen yr Wyddgrug

Mae'r ffrâm marw gwasgu llinell yn mabwysiadu rheilffordd canllaw groove dovetail i addasu a symud yn hyblyg

38

Ar ôl y dadffurfio

Addasu yn ôl manylebau strwythur cynnyrch

Dal olwyn arweiniol

39

tractio

Cydamseru rheolaeth drydanol

40

Diamedr olwyn tractio mm

460 * 2 ~

41

Math o olwyn tractio/math o blanhigyn

U groove

42

System cymorth olwyn tractio

Dwyn cefnogaeth

43

Nifer y slotiau/ Diamedr slotiau

Erthygl 8 i 9 / R3mm

44

Caledwch slotiau

Deunydd olwyn tractio GCr15, caledwch ≥HRC58-60o

45

Gwireddu trawsnewid pellter deuol

Cyflymder newidiol anfeidrol PLC

46

Dyfais y mesurydd

Mae un pen o'r olwyn tractio yn agos at y mesurydd switsh

47

Dyfais mesurydd mesurydd electronig

Mesurydd electronig PLC, sy'n cael ei arddangos ar y sgrin arddangos

48

Gyrru'r ffordd

Olwynion tractio gweithredol a dwbl sengl

Llinell rhes gaeedig

49

Cebl rhuban

Rheoli modur Servo

50

Modd symud rhes

Llinell sgriw pêl, gwrthdroi rheolaeth PLC

51

Olwyn reoleiddio fertigol/llorweddol

Mae gan rholer R groove, yn dwyn dur

52

Cymorth llinell gaeedig

Mae derbyn i-wheel yn mabwysiadu math uchaf niwmatig mecanyddol

53

Tensiwn defnyddio

Powdr magnetig yn cydio tensiwn cyson yn tynnu'n ôl.

54

Maint diamedr derbyn I-olwyn (mm)

Cwsmer i ddarparu

Gyrru'r Adran system / rheoli trydan deinamig

55

Trosglwyddo

Nid oes

56

Y gyrrwr lletyol

Mae'r modur yn gyrru'r silindr i gylchdroi

57

Prif fodur

Modur amlder amrywiol (18.5kW)

58

tractio

Modur trosi amlder

59

Modur defnyddio

Modur trosi amlder

60

Rheoli cyflymder injan prif bibell

Y gwrthdröydd

61

Cwblhau rheolaeth drydanol peiriant

Rheoli rhaglenni PLC

62

arddangos

Sgrîn gyffwrdd
