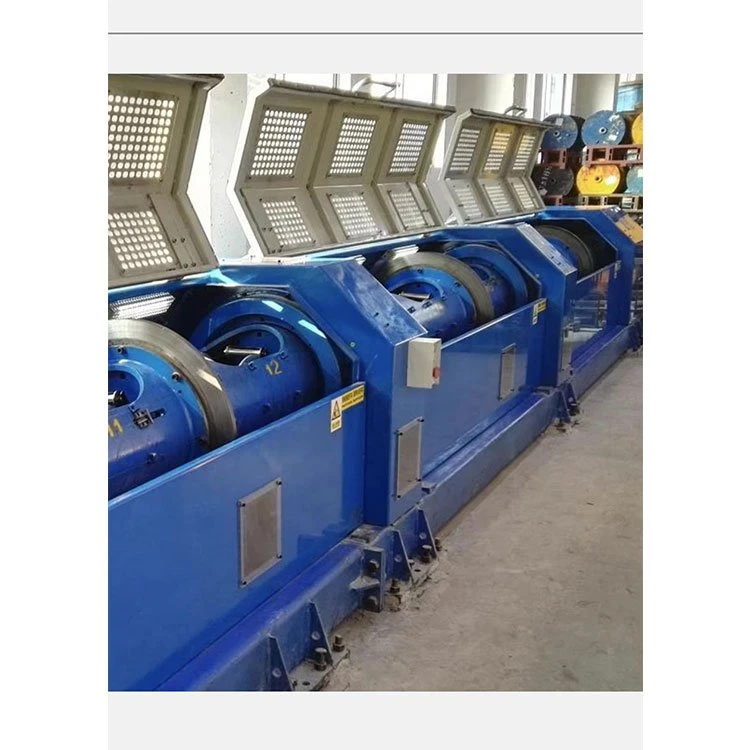

200/12 Peiriant Llinio Pibellau Llorweddol

Y rhif cyfresol

Enw'r offer a brynwyd

Dimensiynau cyffredinol

model

Mae nifer y

Pwys y

1

Twister tiwb cyflymder uchel

Lled 1000 * uchder 1300 * hyd 13000

12/200

5500KG

Cyfansoddiad offer

1, mae'r offer yn cynnwys Llinell Ganolog, casgen, ffurfio, tyniant, llinell dynnu, rhan rheoli trydan;

Prosiect

Y rhif cyfresol

Strwythur offer

Gofynion swyddogaeth a pharamedrau'r ddyfais

Nodyn

Mae'r sylfaen y gall y gwaith hwn a ginseng
Y rhif

1

Diamedr gwifren cyn troelli (mm)

0.3 ~ 0.70

2

Diamedr ar ôl tro (mm)

1.2 ~ 4

3

Ystod twist (mm)

1-80

4

Cyflymder offer (RPM)

Uchafswm cyflymder 1800 RPM, cyflymder gweithio 1600 RPM, gellir gosod addasiad cyflymder offer cyfrinair (rheoli swyddogaeth PLC)

5

Cyfeiriad gweithredu offer

Yn wynebu'r ddyfais, mae'r wifren ar yr ochr dde

6

Cyfeiriad troellog y system

S/Z

7

Modd edafu tiwb

Yr edafu

8

Amrediad gradd cryfder gwifren ddur (Mpa)

600 ~ 2800

9

Stopiwch pan gyrhaeddir hyd y mesurydd a gynlluniwyd ymlaen llaw

Mae mesurydd mesur yn mabwysiadu mesurydd stop awtomatig PLC i fesur, cywirdeb mesurydd Llai na neu'n hafal i 1.5 y cant.

10

Dylai'r offer stopio'n awtomatig pan ganfyddir y llinell sydd wedi torri yn ardal corff y silindr a marw gwasgu

Mae gan yr offer ddyfais larwm stop datgysylltu.

11

Mae goleuadau LED wedi'u gosod y tu mewn i'r clawr diogelwch

Ar gyfer lampau gwrth-sioc a llusernau, dylid darparu amddiffyniad diogelwch ar yr wyneb er mwyn osgoi gwrthdrawiad gwrthrychau eraill a gwifren ddur

12

tarian

Mae pob olwyn I yn cyfateb i ffenestr arsylwi. Mae'r ffenestr weladwy wedi'i gwneud o wydr gwydn, ac mae'r gorchudd diogelwch yn cael ei agor yn hyblyg i fyny ac i lawr gyda phibell ddur di-dor. Gellir stopio'r peiriant ar unwaith os caiff ei agor Llai na neu'n hafal i 150mm.Pan fydd y clawr diogelwch ar agor a heb ei gloi, dim ond y llwyfan y gellir ei symud ond ni ellir ei gychwyn fel arfer. Mae'r sŵn mwyaf yn cael ei brofi 82dB ar bellter o 1000mm o'r clawr amddiffynnol

Gosodwch y wifren ganol

Y math bwydo

di-gylchdro

Yr olwyn jacking system

Mae math siafft, o gofio cymorth llinell tensiwn cyson mecanyddol.

Y system dampio

Defnyddiwch addasiad arbennig sgriw gwanwyn rhaff sy'n gwrthsefyll traul

Amrediad diamedr o olwyn I Rhyddhau (mm)

200 (yn ôl gofynion I-olwyn y sawl sy'n mynnu)

Y tu mewn i'r silindr, mae'r olwyn waith yn gosod y llinell

13

Yr olwyn jacking system

Mae math siafft, cefnogaeth dwyn llinell tensiwn cyson mecanyddol, amrywiad tensiwn yn llai na 3N, ystod tensiwn 20-60N.

14

Y system dampio

Defnyddiwch addasiad arbennig sgriw gwanwyn rhaff sy'n gwrthsefyll traul

15

Amrediad diamedr o olwyn I Rhyddhau (mm)

200 (yn ôl gofynion I-olwyn y sawl sy'n mynnu)

Rhan silindr

16

Nifer yr olwynion I ym mhob silindr

3 *4 cwlwm =12

17

Math o system wifren ar y silindr

Gosodwch yr olwyn dywys ar bob tro i basio'r llinell, a sicrhau nad yw'r wifren ddur yn llithro wrth osod y llinell.

18

Diamedr mewnol ffroenell carbid twngsten ar gyfer llwybro gwifrau allanol

Mae'r ffroenell edafu wedi'i gwneud o ddeunydd aloi caled YG8 gyda diamedr mewnol o 6mm. Fe'i gosodir trwy dynhau sgriw a glud i sicrhau gosodiad dibynadwy.

19

Allfa gwifren Ongl yr hambwrdd gwifren

Ni fydd yr Angl uchaf o'r ffroenell wifren yng nghanol y plât blodau i'r ffroenell wifren ar wal y gasgen yn fwy na 30 gradd. Ni fydd Angle uchaf y ddwy linell dorri o allfa wifren y gasgen gyntaf i fewnfa wifren y gasgen olaf yn fwy na 25 gradd. Ni chaiff ongl uchaf y llinellau toredig o ffroenell allfa wifren yr ail gasgen i allfa wifren y ddisg wahanu fod yn fwy na 25 gradd. Dylid gosod marw aloi arbennig yn yr allfa neu'r tro i sicrhau nad yw'r wifren ddur yn llithro o'r marw aloi.

20

O gofio cymorth silindr

dwyn mawr

Brand NSK

21

Silindr cefnogi iro dwyn mawr

Saim wedi'i iro, gosodir pob dwyn ar y sedd dwyn, tymheredd gweithredu Llai na neu'n hafal i 75 gradd

22

Strwythur sedd o gofio

Haearn hydwyth.(QT - 400)

23

Trwch wal (mm)

Dim llai na 11mm

24

System silindr system ddeinamig

Mae stopio a stopio brys yn nodedig. Dylid atal stop arferol ar ôl arafiad, y gellir ei gyflawni trwy frecio defnydd o ynni a dulliau eraill. Mae amser brecio stop arferol yn llai nag 20 eiliad, a dylid cwblhau stop brys o fewn 10 eiliad. Mae padiau brêc yn cael eu disodli'n hawdd ar ôl traul.

25

Clo ffrâm hambwrdd gwifren I-olwyn

Mae gan y ffrâm hambwrdd gwifren dwyn siafft i gefnogi gosod tensiwn cyson fertigol, ac addasiad awtomatig yn gosod dyfais tensiwn i sicrhau bod pob gwifren ddur a llinyn yn gosod allan yn gyfartal. Addasiad sgriw tensiwn dampio ar gyfer gweithrediad llaw dde. Gall pob hambwrdd gwifren ddiwallu anghenion cynhyrchu ø 200 I-olwyn.

26

Rwy'n olwyn dwyn modd

Gwifrau cymorth llorweddol

27

Rwy'n dampio olwyn mewn hambwrdd gwifren

Addasiad awtomatig o ddyfais tensiwn gwifren, sicrhau bod pob gwifren ddur, llinyn llinell unffurf. Rwy'n olwyn ar y llinell, llaith dampio gosod gwanwyn, dampio addasiad sgriw tensiwn ar gyfer y llawdriniaeth llaw dde.

28

Dyfais canfod llinell wedi torri

Larwm torri llinell, rheolaeth rhaglen PLC.

29

Dyluniad silindr cyfochrog

Mae'r corff casgen yn llinell edafu allanol, sicrhewch fod y wifren ddur o allfa'r corff casgen i geg cau'r wasg yn marw yn unffurf ac nid oes unrhyw ffenomen plygu ardraws, a'r uchafswm plygu Angle rhwng ceg allfa'r Ni chaiff corff casgen a cheg allfa'r plât gwifren fod yn fwy na 25 gradd.

30

Y sylfaen gwesteiwr

Dur adran ynghyd â dur ynghyd â choncrit

31

Blwch gyriant gwerthyd

Gyriant spinless

I mewn i'r ardal siâp Y parth

32

Dosbarthiad twll o hambwrdd gwifren

Set o 12 twll. Mae pob set o big gwifren wedi'i wneud o ddeunydd aloi caled YG6X gyda diamedr mewnol o 6mm ac wedi'i osod gan lud i sicrhau gosodiad dibynadwy.

33

Offer cyn anffurfio

Mae gosodiad bayonet yn cael ei gadw a'i addasu yn unol â manylebau strwythur cynnyrch

34

Ongl Gau o wasgu marw

25 gradd neu lai

35

Strwythur deiliad marw llinell wasg

Mae'r gwanwyn pwysau yn addasu'r pwysau

36

Gwasgu maint marw

80 * 50 * (25 + 25) HYD * lled * uchder (uchder: maint 50 ar ôl cau dau ddarn)

Gellir ei addasu

37

Symudol sylfaen yr Wyddgrug

Mae'r ffrâm marw gwasgu llinell yn mabwysiadu rheilen canllaw rhigol dovetail i addasu a symud yn hyblyg

38

Ar ôl y deformer

Addasu yn unol â manylebau strwythur cynnyrch

Dal olwyn plwm

39

tyniant

Cydamseru rheolaeth drydanol

40

Diamedr olwyn tyniant mm

318 * 2 ￠

41

Groove math olwyn tyniant/math awyren

U rhigol

42

System cynnal olwyn tyniant

Gan gadw cefnogaeth

43

Nifer y slotiau / diamedr slot

Erthygl 8 i 9 / R3mm

44

Caledwch slot

Deunydd olwyn tyniant GCr15, caledwch Yn fwy na neu'n hafal i HRC58-60o

45

Gwireddu trawsnewid pellter twist

PLC cyflymder anfeidrol amrywiol

46

Dyfais y mesurydd

Mae un pen yr olwyn tyniant yn agos at y mesurydd switsh

47

Dyfais mesurydd mesurydd electronig

Mesurydd electronig PLC, arddangos ar y sgrin arddangos

48

Ffordd gyrru

Olwynion tyniant gweithredol sengl a dwbl

Llinell rhes gaeedig

49

Cebl rhuban

Rheoli modur servo

50

Modd symud rhes

Llinell sgriw bêl, rheolaeth PLC yn gwrthdroi

51

Olwyn reoli fertigol/llorweddol

Mae gan rholer groove R, gan ddwyn dur

52

Cefnogaeth llinell gaeedig

Mae derbyn i-olwyn yn mabwysiadu math top niwmatig mecanyddol

53

Tensiwn defnydd

Dyrnaid powdr magnetig tensiwn cyson yn tynnu'n ôl.

54

Diamedr maint derbyn I-olwyn (mm)

Cwsmer i ddarparu

Gyrru deinamig Adran rheoli system/trydan

55

trosglwyddiad

Does dim

56

Gyrrwr y gwesteiwr

Mae'r modur yn gyrru'r silindr i gylchdroi

57

Prif fodur

Modur amledd amrywiol (15KW)

58

tyniant

Servo modur

59

Modur derbyn

Modur trosi amledd

60

Rheoli cyflymder prif injan

Y gwrthdröydd

61

Rheolaeth drydan peiriant gyflawn

Rheoli rhaglen PLC

62

arddangos

Sgrin gyffwrdd
